BERKATU柏卡图 4K HDBaseT矩阵切换器

2019-08-28

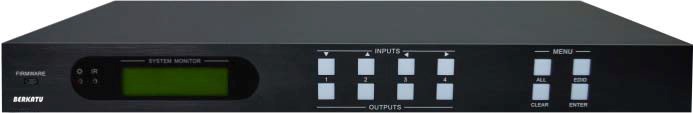

MUH44TPR2-N 前面板示图

MUH44TPR2-N 前面板示图

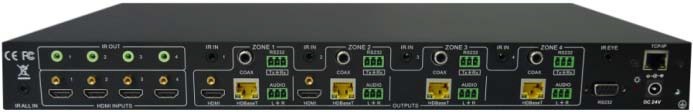

MUH44TPR2-N 后面板示图

MUH44TPR2-N 后面板示图

产品介绍

MUH44TPR2-N是一款集成HDBaseT技术的矩阵切换器,支持的输入信号有:4HDMI 视频信号、4路红外信号。支持的输出信号有:4HDBaseT视频信号、2路本地HDMI视频信号、4路红外信号、4路数字音频信号、4路模拟音频信号;支持分辨率为 4Kx2K视频信号;HDBaseT端口支持PoC功能。

支持HDMI1.4标准,兼容HDCP2.2标准,分辨率最高支持4Kx2视频信号,音频输入输出口均可通过指令选择内嵌音频或外接音频。本产品功能齐全:4x4矩阵切换、强大的EDID管理功能、多样式IRRS232通讯控制、HDBaseT端口PoC远程供电功能等。产品控制方式多样灵活,可通过配套遥控器控制、前面板按键控制、红外控制、指令控制、GUI图形用户界面控制。



产品特点

l  支持HDMI1.4,符合HDCP2.2标准;

l  支持超高清/高清分辨率:4Kx2K1080P 3D

l  输入带有HDCP自动检测功能,且能手动管理HDCP功能(开/关);

l  自动识别输入分辨率;

l  HDMI输出端口传输分辨率为4Kx2K信号最远可达8米;

l  HDBaseT输出端口支持PoC功能,传输分辨率为4Kx2K信号最远可达40米,传输分辨率为1080P信号最远可达70米;

l  前面板按键可查询输入/输出端口连接状态、通道切换对应状态、输入/输出信号是否带HDCP、输出信号分辨率等;

l  支持多类型RS232控制;

l  支持多类型IR控制;

l  支持遥控器控制本机;

l  网口支持的GUI交互式界面操作功能;

l  智能EDID管理:输入端可学习输出端EDID或调用内置EDID

l  内置6EDID数据,可通过前面板按键或者串口指令发送EDID数据到输入端;

l  支持断电记忆功能;

l  支持USB在线固件升级与网口控制方式升级;

技术参数

视频输入

输入

4HDMI

输入连接器

HDMI A Type母接头

最小/最大电平

T.M.D.S. 2.9V3.3V

输入阻抗

差分线100Ω

视频输出

输出

2HDMI,4HDBaseT

输出连接器

HDMI A Type母接头; RJ45带灯母接头

最小/最大电平

T.M.D.S. 2.9V3.3V

输入阻抗

差分线100Ω

HDBaseT输出距离

1080P@60Hz 70 CAT5e/6
  4Kx2K@30Hz
35 CAT5e/6

常规视频

最高数据速率

10.2Gbit/s

最大支持分辨率

4Kx2K@30Hz

切换速率

200ns(最长时间)

HDCP协议

支持高带宽数码内容保护(HDCP)协议,兼容HDCP1.4

EDID管理

内置EDID管理功能

音频输出

输出

立体声音频,数字音频

输出连接器

43.81间距插拔接线端子 (L); (R);中间 (GND)

4RCA同轴

立体声输出

耳机输出:失真度0.1% 32Ω/70mW@1KHz, 失真度0.1% 16Ω/105mW@1KHz,支持PCM

数字音频输出

支持PCMDolby Digital DTSDTS-HD音频格式

频率响应

20Hz20KHz

控制

控制端口

4IR OUT 3.5mm音频座(草绿色)

4IR IN 3.5mm音频座(黑色)

1IR EYE 3.5mm音频座(黑色)

1TCP/IP RJ45母接头

1RS232 9针母RS232连接器

4RS232 3.81mm间距插拔接线端子 (Tx); (Rx);中间 (GND)

前面板控制

按键

红外控制

前面板IR接收器,IR延长接收器

串口控制

9针母RS232连接器

协议

通过TCP/IP协议

常规

工作温度

-10 +40

相对湿度

10% 90%

电源

24V DC 2.5A

功耗

最大功耗:48W 待机功耗:10.8W

机箱尺寸

436(长)×235(宽)×44(高)mm

重量

2.0Kg

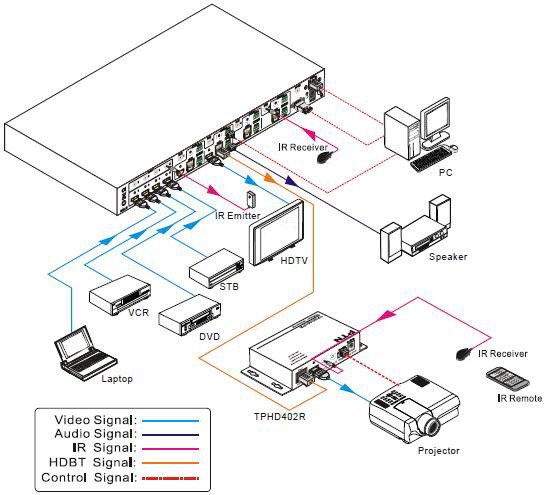

连接示意

BERKATU柏卡图  4K HDBaseT矩阵切换器

×
